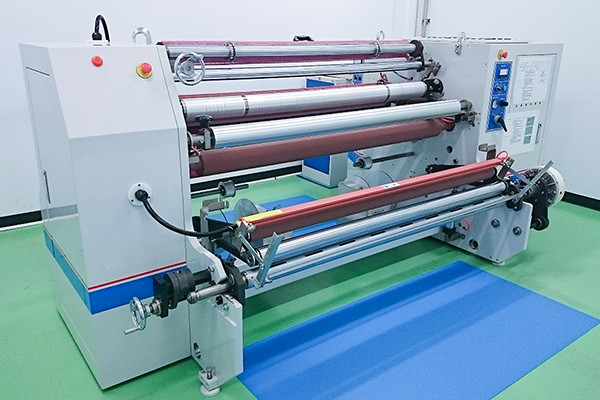

巻き戻し機
小巻巻き戻し機
巻き戻し機
切断機
切断機
小巻切断機

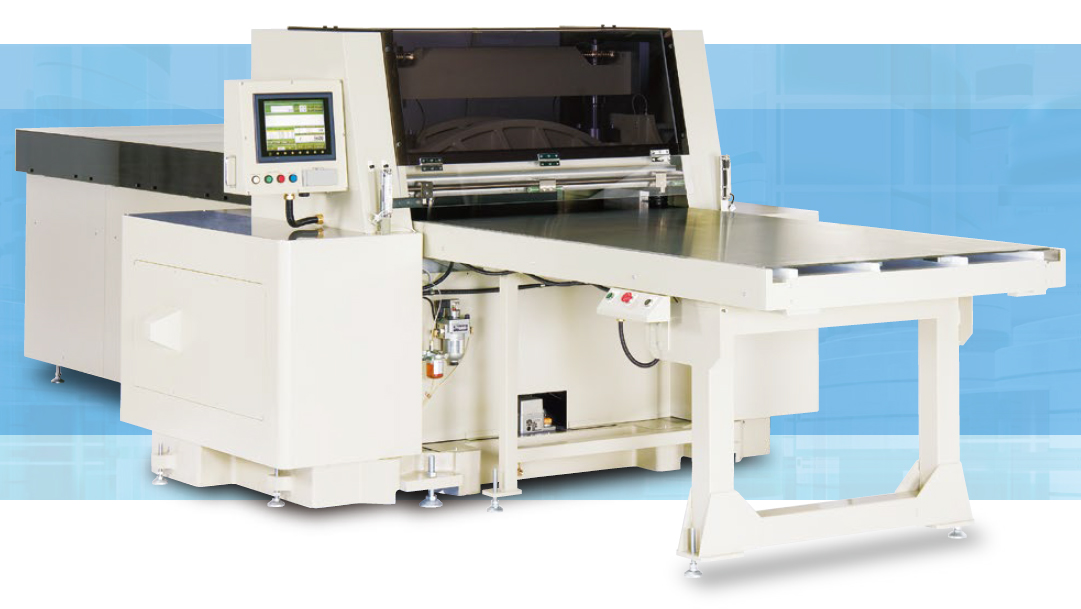

テーブル連続型抜機 クランク式 865B/1215Bシリーズ
本機の特徴
- 十分な剛性で安定したパワーを持った高性能型抜機。
- 高精度で使いやすく、中型から大型精密部品の加工に最適。
- 幅の広い材料を高精度に加工できる連続型抜機。
- 品番毎のプログラム記憶で段取り替えを短縮。
- 刃型は伝道ホルダーでロック。ワンタッチで取替え可能。
オプション仕様
- 高さサーボ機能付き（全抜き、ハーフカットの連続プログラム）
- 高さ表示0.001mm。
- ロール材簡易スタンド。
- スライドテーブル延長可能。（材料長 MAX2000mmまで対応）
| 型式 | 865B | 1215B | 1430B |
| 型抜面積 最大（mm） （間口・奥行） |
780×500 | 1130×600 | 1340×600 |
| 刃型寸法 最大（mm） （間口・奥行） |
820×540 | 1170×640 | 1380×640 |
| 材料長 最大 （mm） |
1500 | 1500 | 1500 |
| 型抜 ストローク （mm） |
50 | 50 | 50 |
| 加圧力 最大 （ton） |
50 | 50 | 50 |
| 型抜速度 最大 （spm） |
66 | 66 | 66 |
| 電源容量 （kw） |
8 | 10 | 10 |
| 重量 （kg） |
5500 | 7300 | 8300 |
| バスライン （mm） |
1050 | 1050 | 1050 |
| 機械寸法 （mm） （幅・長さ・高さ） |
2215×5570×1770 | 2565×5615×1770 | 2760×5640×1770 |
※材料長については一本刃で加工できる最大寸法です。
※型抜速度は型抜部のみの最大速度です。
※機械寸法は操作パネルを閉じた状態で、部分的な突起部は含まれておりません。
